10N普通開關型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC24V，AC24V/110V/230V/AC380V
控制反饋方式： B3S
高性能無刷電機，內置過熱/過載保護
產品壽命高達1萬次
AC系列不可將兩臺或多臺執行器并聯使用
壓鑄鋁外殼，表面鈍化噴塑
技術參數
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
10N |
100Nm |
DC24V |
B3/BD3 |
S型 P型 R型 |
10s |
PWM |
90° |
IP67 / F型 |
六角扳手 |
機械指示 |
壓鑄鋁 |
內八方
外四方 |
|
AC24V |
30s |
無 |
|
AC110V |
|
AC230V |
|
AC380V |
PB3 |
控制方式說明

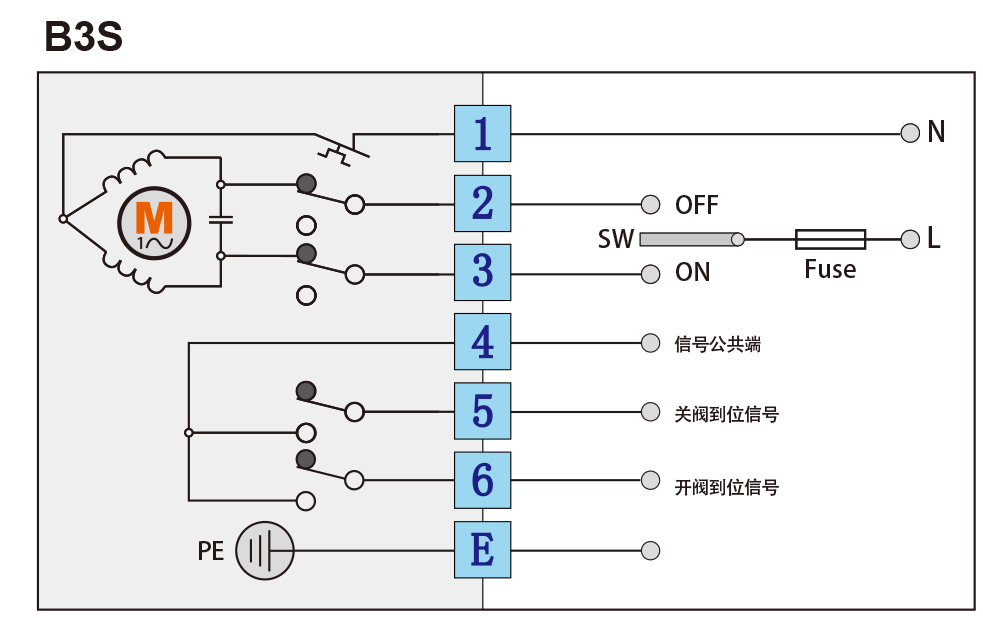

接線圖
制說明
SW切換至 2 ，電動執行器將順時針旋轉，到位后4與5接通，給出關閥到位信號。
SW切換至3，電動執行器將逆時針旋轉，到位后4與6 接通，給出開閥到位信號。
注1：執行器運行中4與 5、6都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。

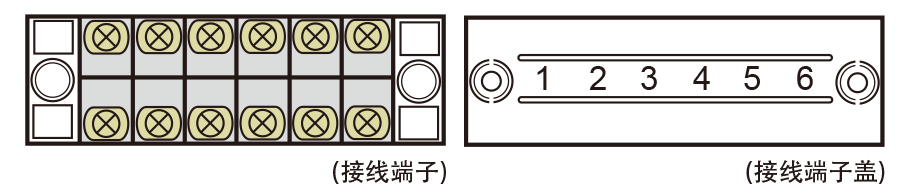

接線端子說明圖
